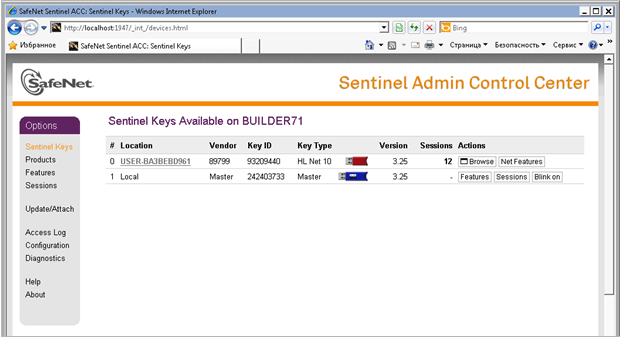

В Система Трубопровод 12.03 обновлена система защиты от нелицензионного использования с помощью HASP ключа. Изменения связаны с выходом новой версии драйвера для ключей Sentinel HASP. Для получения доступа к удаленному ключу используется служба Sentinel Local License Manager, которая работает через порт 1947. В версии 12.03 все настройки можно выполнять через центр управления Sentinel Admin Control Center из веб-браузера по адресу http://localhost:1947. В Sentinel Admin Control Center также можно контролировать подключения к менеджеру лицензий, ограничивать и настраивать доступ для пользователей, обновлять прошивку ключей.

С использованием новой системы защиты, доступ к HASP-ключу, а также поиск нужного ключа с сети, выполняется намного быстрее.

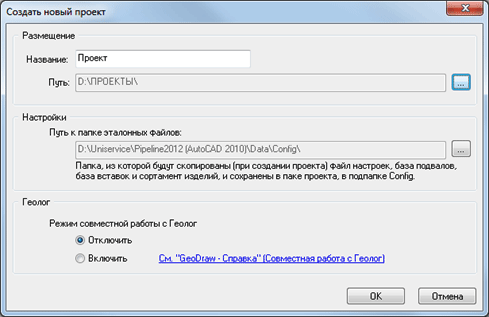

В версии 12.03 добавлена возможность задавать путь к папке данных при установке программы. По умолчанию данные хранятся в папке C:\ProgramData. Но часто оказывается, что для этой папки введены ограничения редактирования файлов и нет возможности вносить изменения в эталонные настроечные файлы.

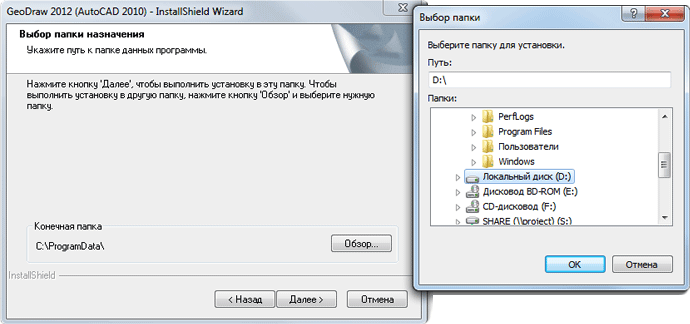

Теперь при установке программы можно указать папку данных на локальном диске (например, D:\PipeLineSettings) или на сетевом ресурсе.

При установке, путь к папке данных программы сохраняется в реестре Windows и используется в качестве пути к эталонным настроечным файлам.

Для повышения эффективности синхронизации данных чертежей с базой проекта в Система Трубопровод 12.03 добавлен сервисный компонент Проверка базы проекта.

При открытии проекта компонент анализирует базу проекта и корректирует ее содержимое. Если база проекта или гео-файл (файлы *.mdb, *.geo) были созданы в более старой версии программы, компонент добавляет новые поля, нужные для работы в новой версии. Если по какой-то причине не удалось выполнить корректировку (например, файл данных был заблокирован или открыт другим пользователем), компонент выводит информационное сообщение в командной строке AutoCAD.

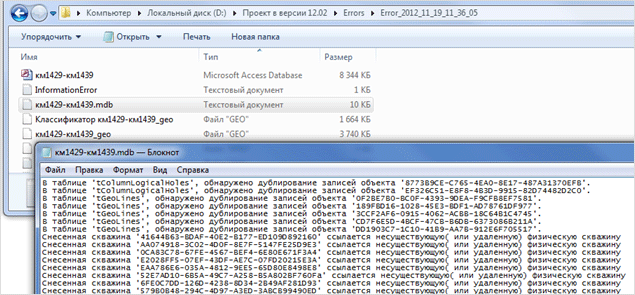

При открытии проекта, программа также анализирует базу проекта на наличие следующих ошибок: дублирование объектов (например, характерные точки, скважины, повороты трубы и др.) и некорректная связь снесенных скважин с физическими.

Вы сможете сформировать отчет и отправить его в службу техподдержки для корректировки проекта. Отчет сохраняется в текстовом файле в подпапке Errors папки проекта.

Проверку базы проекта можно выполнить и после его открытия, вызвав команду CHECK_ERROR_DATA.

Оптимизирован алгоритм использования оперативной памяти.

В предыдущих версиях Система Трубопровод из-за недостаточного объема оперативной памяти на компьютере пользователя выполнение некоторых команд, таких как синхронизация, сбор ХТ, штриховка слоев ИГЭ, на больших по объему чертежах длилось очень долго. В отдельных случаях, при работе с AutoCAD Civil, выполнение этих команд приводило к зависанию AutoCAD. Благодаря оптимизации, в новой версии 12.03 время выполнение «трудоемких» операций существенно сокращено.

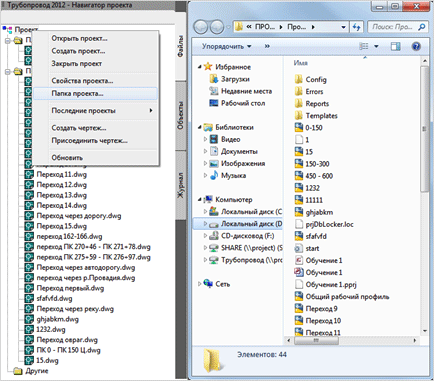

Для быстрого поиска папки проекта добавлена команда Папка проекта. Вызов команды выполняется из контекстного меню следующих элементов Навигатора проекта: название проекта (вкладка Файлы), Данные чертежа (вкладка Объекты). Команда может быть вызвана также с помощью двойного щелчка мыши по данным элементам.

Пополнен архив шаблонов для создания ведомостей.  Расширен функционал построения шаблонов, используемых при задании сносок поворотов и при задании вывода в шаблонные ведомости. В шаблонах добавлены условия и математические операции. Список возможных выражений и операций:

• +  операция сложения;
• -   операция вычитания;
• *   операция умножения;
• /   операция деления;
• ^   возведение в степень;
• ==   операция сравнения «равно»
• !=   операция сравнения «не равно»;
• !gt!   операция сравнения «больше»;
• !lt!   операция сравнения «меньше»;
• if(...){...}else{...}  условное выражение;
• sin()   синус;
• cos()   косинус;
• tan()   тангенс;
• sqrt()   квадратный корень;
• abs()   абсолютное значение целого аргумента.

Например, чтобы задать строку в шаблоне для вывода значения тангенса отвода в миллиметрах (примечание: в базе отводов значения тангенса хранится в метрах), нужно использовать следующее выражение «<T1%3>*1000». Такое выражение программой будет обработано следующим образом: получить значение тангенса (в метрах) с точностью до трех знаков после запятой и умножить на 1000 (то есть перевести в миллиметры). Для задания в шаблоне математических операций, нужно использовать специальные теги – двойные скобки « ».

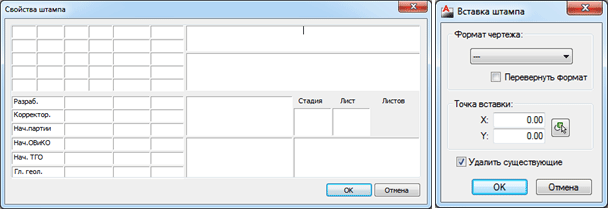

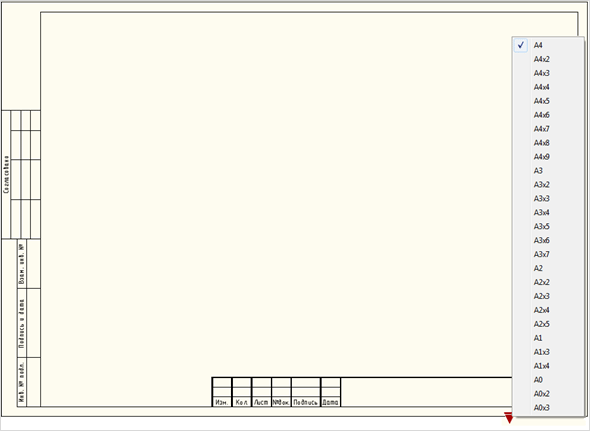

Штамп на чертеже наносится в виде динамического блока, который оснащен специальными ручками редактирования. Вид блока соответствует ГОСТ 2.301-68 с дополнительными графами по ГОСТ Р 21.1101-2009. Шаблон штампа хранится в файле pageFormat.dwgв папке данных программы. Поля штампа сохраняются в атрибутах блока. Для редактирования блока и атрибутов следует использовать стандартные средства AutoCAD.

Для нанесения штампа на чертеж следует воспользоваться командой Нанести штамп, для заполнения полей штампа – командой Свойства в контекстном элемента Штамп, расположенного в Навигаторе проекта на вкладке Объекты.

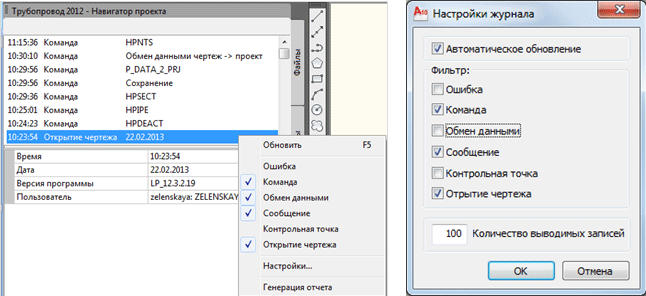

В новой версии Система Трубопровод усовершенствован Журнал команд, что сделало более удобным просмотр выполненных команд и поиск возможных ошибок.

В чертежах проекта (планах и профилях) хранится история до 10000 последних операций / команд, выполненных средствами Система Трубопровод. История выводится в виде последовательных записей команд в Навигаторе проекта на вкладке Журнал.

Регистрация команд начинается сразу же после открытия чертежа. Запись об открытии чертежа содержит информацию о времени, дате, версии программы и имени пользователя, который открыл чертеж.

Система Трубопровод позволяет настраивать вывод информации с помощью контекстного меню окна вывода и диалогового окна Настройки журнала, которое вызывается выбором пункта Настройки… в данном меню.

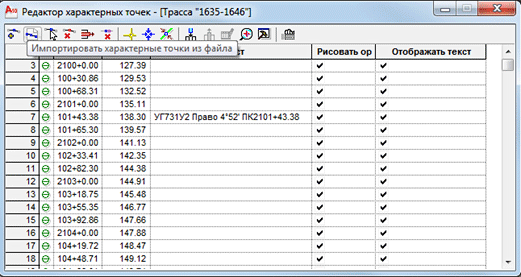

Добавлена возможность импортировать характерные точки из файлов *.tra, *.txt, *.csv, аналогично тому, как это выполняется в Мастере оцифровки. Импорт можно выполнить в Редакторе характерных точек, используя команду Импортировать характерные точки из файла. Команда доступна на чертежах плана и профилей.

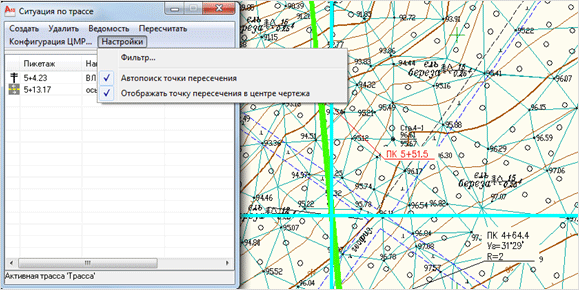

Для быстрого и удобного поиска точек пересечения объектов ситуации (автодорог, железных дорог, ЛЭП, кабелей, трубопроводов и др.) с активной трассой в версии 12.03 в редактор Ситуация по трассе добавлены команды автопоиска и центрирования точек пересечения.

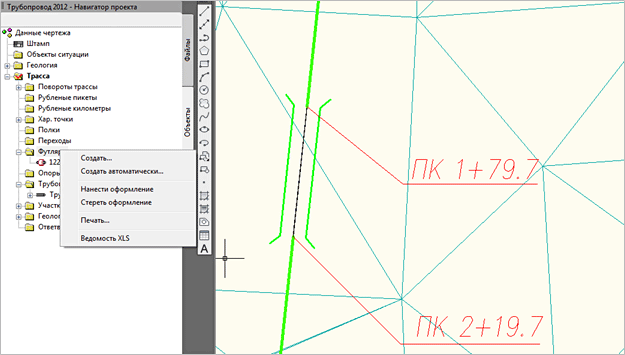

Добавлена команда нанесения оформления футляров на плане – сносок в точках начала и конца футляра. Вызов команды осуществляется из контекстного меню элемента Футляры, или элемента, представляющего необходимый футляр в Навигаторе проекта на вкладке Объекты.

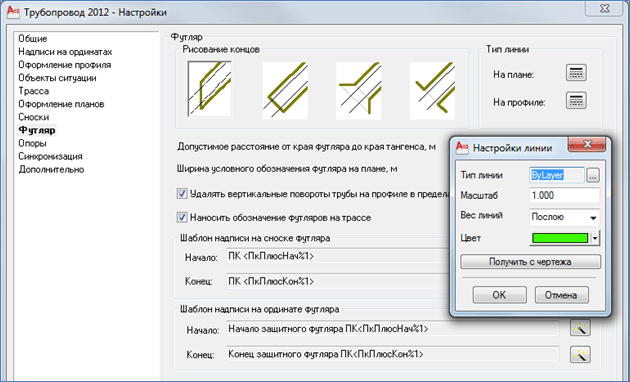

В настройках программы можно задавать: ширину условного обозначения футляра на плане, шаблоны надписей на сносках, шаблоны надписей на ординатах и графические настройки. В шаблонах надписей можно использовать пикетаж начала/конца футляра, длину футляра (в метрах) и технические характеристики используемой трубы (диаметр, толщину стенки, нормативный документ, поставщика и др.).

В версии 12.03 Система Трубопровод добавлена возможность наносить оформление переходов на плане в виде информационных сносок.

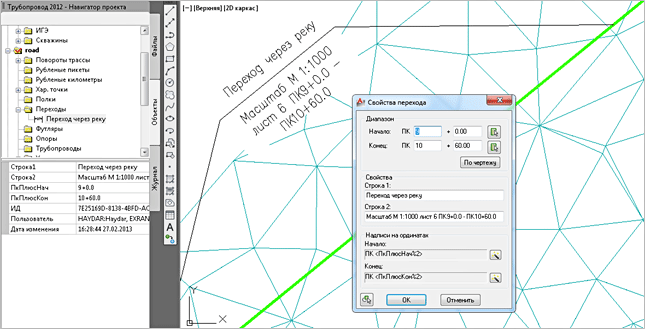

Для нанесения / удаления сносок переходов следует использовать команду Сноски переходов в меню Трасса / План / Нанести (Стереть). Задать графические настройки и слой, на который будут нанесены сноски, можно в настройках Система Трубопровод в разделе Оформление планов.

Усовершенствован алгоритм определения отметок земли по ЦМР (команда Сбор ХТ). Время расчета отметок (даже на больших по объему чертежах) сокращено в несколько раз. Расширен перечень параметров, выводимых в Ведомость для создания профиля.

В новой версии Система Трубопровод добавлен шаблонный файл для создания ведомости водных преград - Ведомость пересечения водных преград.xls. Для создания ведомости нужно вызвать команду Сводная ведомость в редакторе Ситуация по трассе (меню Ведомость / Формат MS Excel (по шаблону)) и указать путь к шаблону. В файле сформированной ведомости, можно дополнительно установить сортировку и выборку нужных записей, используя в MS Excel команду Фильтр.

Комплект шаблонов для ведомостей

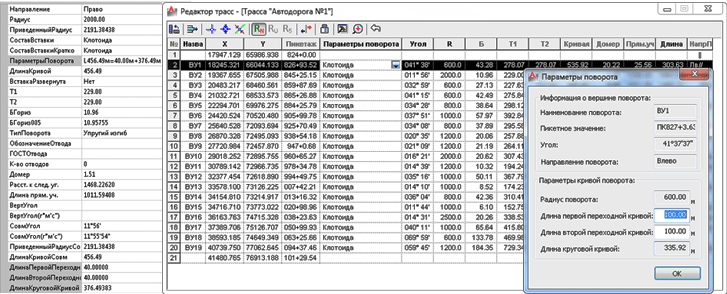

Для поворотов трассы дороги добавлены параметры<ДлинаПервойПереходнойКривой>,
<ДлинаВторойПереходнойКривой>, <ДлинаКруговойКривой>. Эти параметры отображаются в Навигаторе проекта, в Редакторе трасс, а также могут быть использованы для вывода в ведомость кривых поворотов по шаблону.

Алгоритм расчета геометрии кривой поворота дороги

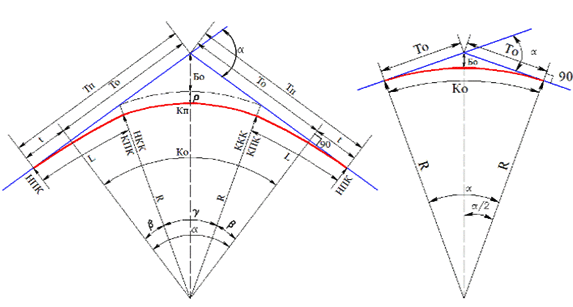

• Расчет круговой кривой.
  α [градусы] – угол поворота. Угол между прежним и новым направлением трассы. Измеряется транспортиром на плане трассы с точностью до 0.5 градуса.
  R [м] – радиус кривой в плане. Минимальное значение определяется исходя из технической категории автомобильной дороги.
  To [м] – тангенс круговой кривой. Расстояние от точки перелома магистрального хода до точек начала и конца кривой. Рассчитывается по формуле:




  Бо [м] – биссектриса круговой кривой. Расстояние от точки перелома магистрального хода до середины кривой. Рассчитывается по формуле:




  Ко [м] – длина круговой кривой. Рассчитывается по формуле:




  α – угол поворота в радианах..
  До [м] – домер круговой кривой. Величина, показывающая насколько меньше длина круговой кривой, соединяющей две точки, чем расстояние между этими точками, измеренное по направлениям магистрального хода. Рассчитывается по формуле:



• Расчет элементов переходных.
  L [м] – длина переходной кривой. Минимальное значение длин переходных кривых определено нормативной литературой, в зависимости от значения радиусов круговых кривых.
  β [градусы; радианы] – угол поворота переходной кривой. Рассчитывается по формуле:




  γ [градусы] – центральный угол. Угол, стягивающий круговую вставку, с вершиной в центре кривой. Для вписывания переходных кривых с круговой вставкой должно выполняться условие:




  где: β [градусы].
  ρ [м] – приращение радиуса. Рассчитывается по формуле:




  где: β [радианы].
  t [м] – приращение тангенса. Рассчитывается по формуле:




  где: β [радианы].
  Бп [м] – биссектриса переходной кривой. Показывает, насколько изменилось расстояние между точкой перелома магистрального хода и серединой круговой вставки после вписывания переходных кривых. Рассчитывается по формуле:




  Тп [м] – тангенс переходной кривой. Расстояние от точки перелома магистрального хода до точек начала и конца кривой. Рассчитывается по формуле:

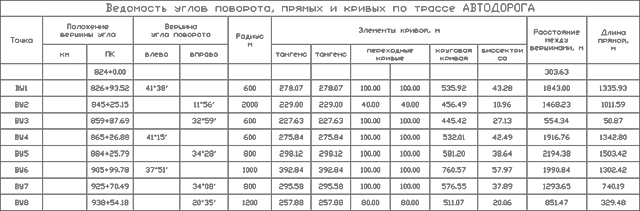

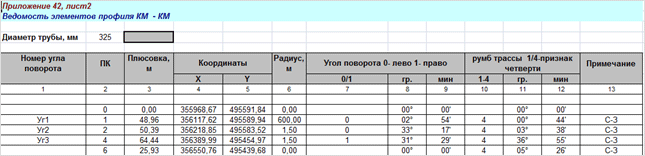

Для вывода в ведомость углов поворотов добавлен параметр <Расстояния между знаками>, который рассчитывается по округленным значениям пикетажа соседних поворотов.

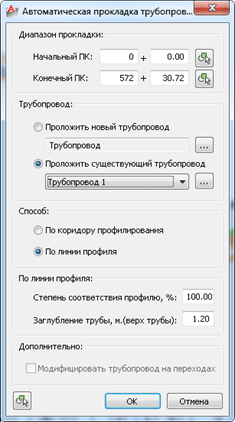

В версии 12.03 улучшен алгоритм автоматической прокладки трубопровода по линии профиля. При прокладке трубопровода, повторяется геометрия линии земли с заданной степенью соответствия. Программа создает копию линии земли, прореживает точки линии по степени соответствия профилю, полученную линию опускает на заданную глубину и использует эту линию для создания трубы. Возможные значения степени соответствия профилю – от 0 до 100%. При значении 0% – пропускаются точки, расстояния между которыми не меньше 100м, 100% –10м. Чем больше процент соответствия, тем точнее труба повторяет линию земли и тем больше содержит вертикальных поворотов.

В версии 12.03 предусмотрена возможность построения подъемов и опусков трубопровода для проектирования надземных участков трубопроводов, в том числе компенсаторов, крановых узлов, П-образных переходов через естественные преграды, и т.п. Подъемы и опуски могут быть совмещены с горизонтальными поворотами трубопровода. Для совмещения горизонтального поворота с вертикальным подъемом/опуском нужно на чертеже плана горизонтальному повороту установить нулевой радиус, а реализацию поворота (гнутый отвод R_U или отвод R₅) задавать на профиле. При добавлении новых поворотов радиус упругого изгиба рассчитывается только при установленной опции Автоматически пересчитывать радиус упругого изгиба при изменении и перемещении поворота трубы. Раньше, при добавлении поворота, радиус упругого изгиба рассчитывался независимо от этой опции. В алгоритм расчета минимального изгиба добавлена опция Минимальный угол вертикального поворота, для которого будет выполняться расчет радиуса и параметров кривой (R = 0, Б = 0). Для вертикальных поворотов, значения углов которых меньше указанной величины, не будет выполняться подбор вставок и расчет геометрии кривой. Опцию можно задать в настройках Система Трубопровод на вкладке Труба. В сортамент изделий по полиэтиленовым трубам внесены следующие изменения:

• Добавлены данные по ГОСТ 50838-2009 взамен ГОСТ 50838-95.
• Добавлены трубы диаметров от 63 до 630 по SDR11 и SDR17.6 по ГОСТУ 18599–2001.

Отводы гнутые индукционного нагрева

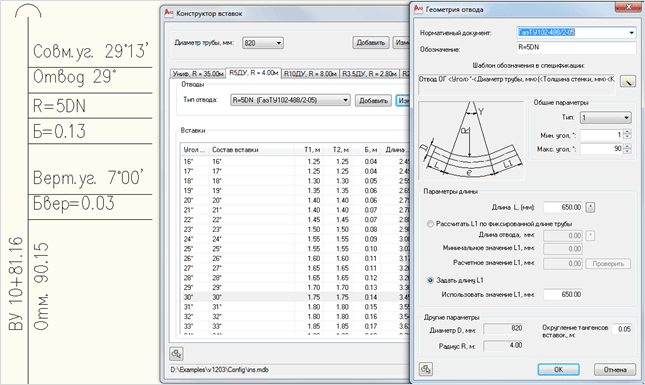

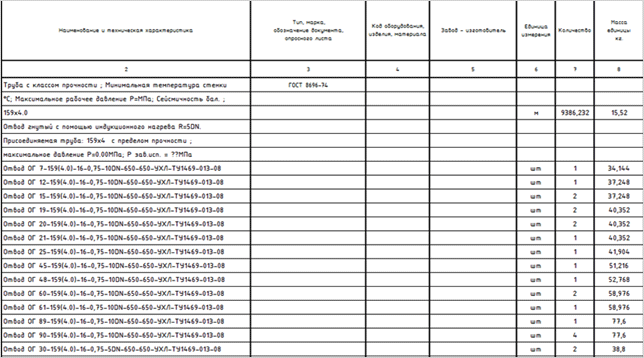

База вставок и отводов пополнена данными по ТУ 1469-013-13799654-2008, ЗАО «Энергомаш (Белгород)». Для вывода обозначения отводов гнутых (изготовленных методом индукционного нагрева) в ведомости используется специальный шаблон: Отвод ОГ <Угол>-<Диаметр трубы, мм>(<Толщина стенки, мм><Класс прочности>)-16-0,75-5DN-650-650-УХЛ-ТУ1469-013-08, который можно редактировать. На профиле, на сносках таких отводов по умолчанию выводится обозначение отвода, например, Отвод 30° R=5DN.

Гнутые отводы индукционного нагрева

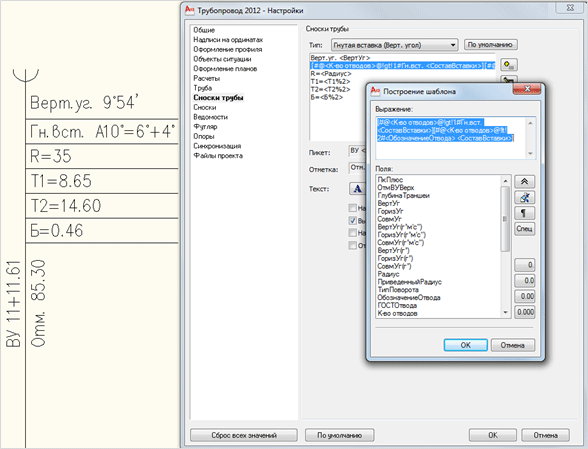

Для вывода надписей на сносках углов поворотов, выполненных в виде гнутых отводов (и вставок из нескольких гнутых отводов), добавлен специальный шаблон с условным выражением [#@<К во отводов>@!gt!1#Гн.вст. <СоставВставки>][#@<К во отводов>@!lt!2# <ОбозначениеОтвода> <СоставВставки>].

В шаблоне использовано условие по параметру <К во отводов>, что позволяет для одиночных отводов выводить строку типа 1 ОГ 9°, а для вставки из нескольких отводов – строку Гн.вст. A25°=9°x2+7°.

При необходимости шаблон можно корректировать. Например, настроить разные форматы вывода сносок углов, в зависимости от величины биссектрисы или угла изгиба.

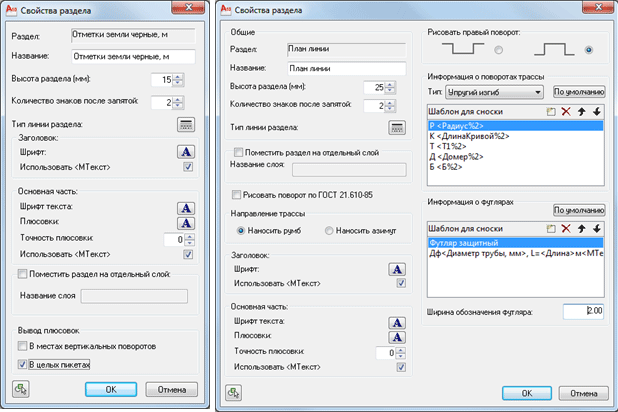

В новой версии Система Трубопровод внесены корректировки в настройки подвалов. В раздел подвала Отметка земли черные добавлена опция В целых пикетах для нанесения плюсовок в целых пикетах. В раздел План линии добавлена возможность задавать ширину обозначения футляра (значение по умолчанию – 2.0 ед.).

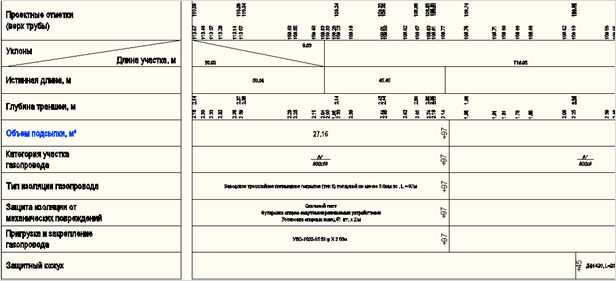

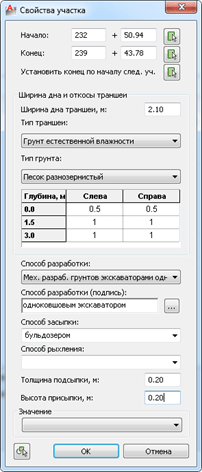

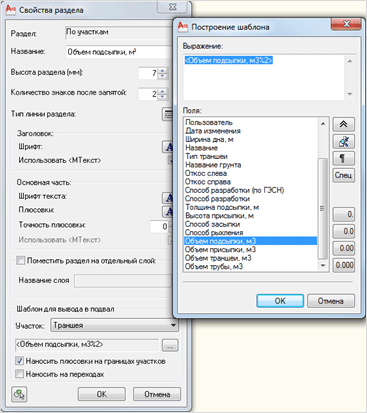

В участки траншеи добавлены расчетные параметры: <Объем подсыпки, м3>, <Объем присыпки, м3>, <Объем засыпки, м3>, <Объем траншеи, м3>, <Объем трубы, м3>. Данные параметры можно выводить в подвал в разделах Способ разработки траншеи, Способ засыпки траншеи и в пользовательских разделах По участкам. Эту же информацию можно выводить в шаблонных ведомостях.

Список способов разработки пополнен по ГЭСН 81-02-Пр-2001: Механическая разработка грунтов экскаваторами одноковшовыми. Механическая разработка грунтов экскаваторами траншейными цепными. Механическая разработка грунтов экскаваторами траншейными роторными. Механическая разработка грунтов скреперами. Механическая разработка грунтов бульдозерами. Механическая разработка грунтов грейдерами. Механическая разработка грунтов грейдер-элеваторами. Механическая разработка грунтов бурильно-крановыми машинами. Разработка грунтов вручную. Разрыхление мерзлых грунтов. Нарезка прорезей в мерзлых грунтах буровыми машинами. Задать способ разработки можно в свойствах участка Траншея. Для вывода в подвал используется отдельная строка-параметр Способ разработки (подпись), которая по умолчанию соответствует значению способа разработки по ГЭСН.

В новой версии на сносках углов поворотов трассы (на плане) можно наносить значения горизонтального и совмещенного углов, отметки низа/верха трубы, заглубление трубы, глубину траншеи и др. параметры с учетом вертикального положения трубы. Для нанесения используется команда Сноски углов (меню Трубопровод / Трасса / Оформление / Нанести). Перед нанесением оформления на плане следует установить активную трубу, вызвав команду Сделать активной (контекстное меню элемента, соответствующего нужной трубе в Навигаторе проекта на вкладке Объекты).

Работать с опорами в новой версии Система Трубопровод стало удобнее, благодаря добавлению новых команд.

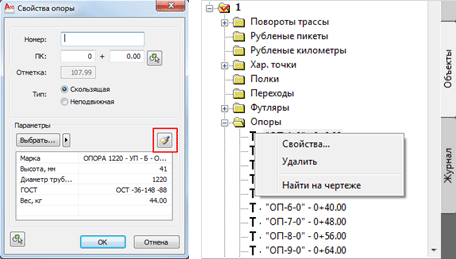

• Копирование опор. При создании новой опоры можно скопировать параметры уже существующей, просто нажав кнопку в диалоговом окне Свойства опоры и указав опору-образец на чертеже.
• Удаление опор. Доступно теперь и через контекстное меню на опоре в Навигаторе объектов (команда Удалить).

В модуль GeoDraw добавлен новый объект - Литологический разрез с возможностью редактирования (корректирования) слоев ИГЭ. Объект состоит из таблицы геологических слоев скважины и графика зондирования и может наноситься как на отдельный чертеж, так и на продольный и поперечные разрезы по трассе. Для отображения на разрезе используется информация из модели данных чертежа.

Откорректированные слои ИГЭ при синхронизации будут внесены в гео-файл, и в дальнейшем использованы при расчетах в программе Геолог

При создании редактируемых литологических разрезов используется специальный шаблонный файл LithologyColumnEditable.dwg, который находится в папке данных программы. Шаблон можно редактировать: менять шрифты текста, графические настройки объектов, задавать последовательность столбцов, указывать формат вывода и др.

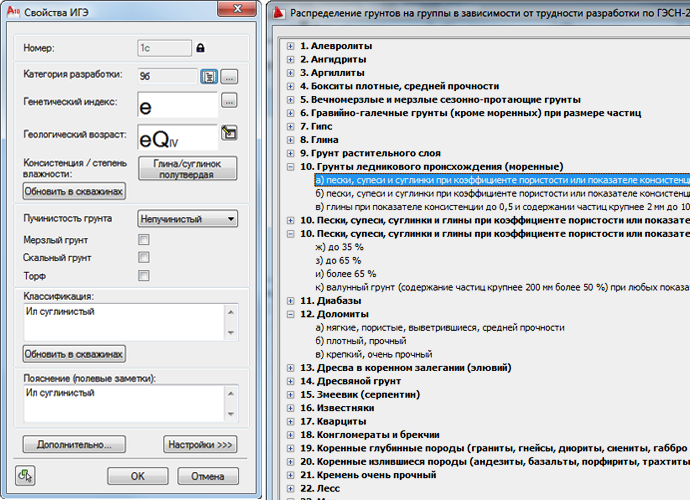

В версии 12.03 для расчета объемов грунтов согласно требованиям ГЭСН добавлена таблица категории по трудности разработки грунтов ГЭСН 81-02-Пр-2001.Приложение 1.1. Задать категории можно в диалоговом окне Свойства ИГЭ.

Категории по трудности разработки хранятся в файле groundCategory.xml в папке данных программы.

В версии 12.03 улучшен алгоритм автоматического создания геолиний (границ слоев ИГЭ). При автоматическом создании геолиний повторяется геометрия линии земли с заданной степенью соответствия. Программа создает копию линии земли, прореживает точки линии по степени соответствия профилю и использует эту линию для создания геолинии. Возможные значения – от 0 до 100%. При значении 1% – пропускаются точки, расстояния между которыми меньше 100м, 100% –0,1 м.

Указать степень соответствия геолиний линии земли можно в настройках Система Трубопровод в разделе Геологические линии.

В новой версии Система Трубопровод изменен алгоритм определения контуров слоев ИГЭ, повышена эффективность и быстродействие штрихования слоев ИГЭ, устранены ошибки связанные с автоматическим нанесением геолиний на разрезе.

Изменения в алгоритме значительно уменьшают список требований к ручному редактированию геолиний. Программа автоматически дотягивает вершины геолиний, которые не соединены объектной привязкой.

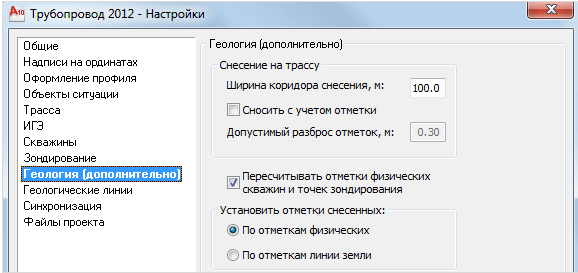

В версии 12.03 добавлены опции расчета отметок снесенных скважин и точек зондирования По отметкам физических и По отметкам линии земли.

Алгоритм расчета отметок снесенных скважин и точек зондирования:

1. При включенной опции По отметкам физических отметка устанавливается равной отметке физической скважины.
2. При установленной опции По отметкам линии земли отметка рассчитывается по характерным точками.
   • На чертеже плана, если точки не определены, отметка рассчитывается по ЦМР. Если нет ЦМР – по отметке физической скважины.
   • На чертеже профиля, если не удалось получить отметку, то она устанавливается равной отметке физической скважины.

Для физических скважин и точек зондирования добавлена опция Пересчитывать отметки физических скважин и точек зондирования. Если опция включена, то при перемещении скважины на плане выполняется пересчет ее отметки по ЦМР.

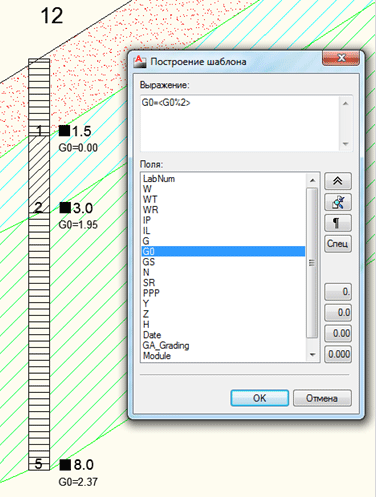

Добавлен шаблон надписи для вывода значений физико-механических и других параметров проб. Надпись наносится возле обозначения для проб (на скважине). Задать шаблон надписи можно в настройках Система Трубопровод (раздел Скважины). В шаблон можно включить лабораторный номер и параметры пробы. Например, плотность грунта, компрессионный модуль и другие. Параметры и номер задаются в Геолог (вручную или с помощью импорта из Лаборатории).

В новой версии Система Трубопровод изменен механизм скрытия заднего плана для объекта СКВАЖИНА на чертеже профиля. Благодаря изменениям, в новой версии 12.03 скважины корректно отображаются при переключении цвета фона AutoCAD. При создании слоев УУПВ / УППВ дата замера по-умолчанию устанавливается по дате бурения. В программный комплекс Система Трубопровод (версия 12.03) добавлен бесплатный модуль GeoDrawLite(Колонка) 2012, который является версией модуля GeoDraw с ограниченным функционалом. GeoDrawLite предназначен для формирования литологических разрезов геологических выработок по данным, сформированным в Геолог.
