Поддержка Windows 8 и AutoCAD 2014

Настоящей выпуск обновления для ПроектВиК2011 добавляет возможность работы с программой в операционной системе Windows 8 и AutoCAD 2014.

При подготовке обновления проведено тестирование работы ПроектВиК2011 на следующих конфигурациях: Windows 8 (x86/x64) + AutoCAD 2012/2013/2014.

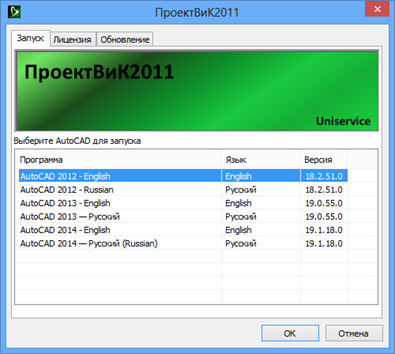

Рис. 1. Окно настройки запуска ПроектВиК2011

Учебник по ПроектВиК2011

Для изучения работы в ПроектВиК2011 был создан Учебник. Получить доступ к учебнику можно из меню Пуск или загрузить.

В учебник вошли следующие шаги:

1. Чертеж плана
2. Организация проекта
3. Проектирование сети на плане
4. Оформление сети на плане
5. Расстановка колодцев на плане
6. Расстановка ХТ на плане
7. Расстановка пересечений на плане
8. Поиск коллизий
9. Создание ЦМР
10. Определение отметок
11. Построение профиля
12. Проектирование сетей на профиле
13. Синхронизация чертежей
14. Оформление профиля и заполнение подвала
15. Схемы и таблицы колодцев
16. Разрезы колодцев
17. Разрез траншеи
18. Конструктор видов изделий
19. Отчеты и спецификация
20. Водопровод

Для каждого шага учебника можно загрузить архив с исходными dwg-файлами и результатами проектирования. Также для каждого шага можно найти видеоролики, которые демонстрируют работу с командами программы.

«Блокировка» разделов подвала

Часто на последних стадиях оформления чертежа профиля нужно перезаполнить таблицу подвала. При этом некоторые раздели приходиться дооформлять вручную. При выполнении команды автоматического заполнения подвала происходить удаления всего содержимого подвала с повторным заполнением.

Команда «Блокировать» раздели подвала позволяет выбрать разделы таблицы подвала, которые во время автоматического заполнения подвала изменяться не будут тем самым сохраняя исходное, заданное пользователем форматирование.

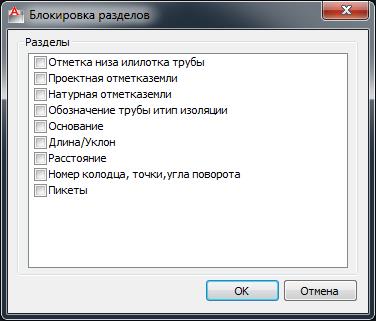

Рис. 2. Окно блокировки разделов подвала

Для использования команды нужно запустить ее и указать профиль, разделы которого необходимо блокировать. Программы выведет диалоговое окно, в котором необходимо выбрать раздели для блокирования и нажать ОК. Чтобы снять блокирование необходимо еще раз воспользоваться командой и снять флажки.

Отчет по ХТ

Добавлена команда для автоматического создания отчета по ХТ. Отчет по ХТ формируется по чертежам плана и профиля. Формат таблицы отчета представлен на рисунке ниже.

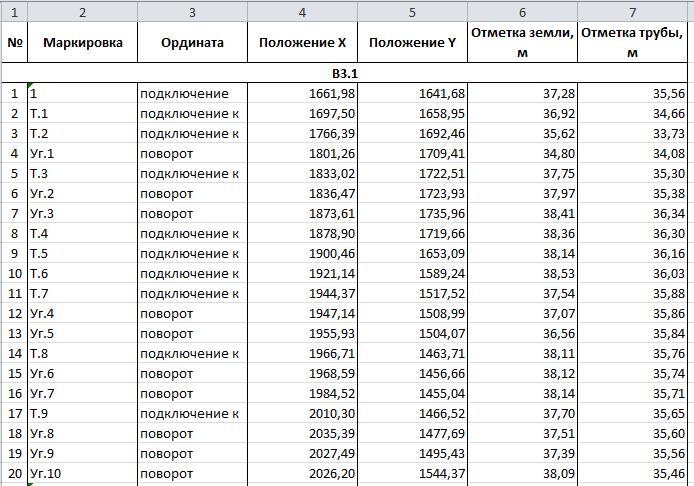

Рис. 3. Отчет по характерным точкам сети

Перечень улучшений и исправлений

В настоящее обновление вошли следующие улучшения и исправления:

• Исправлены настройки ординат колодцев и ХТ на профиле по умолчанию.
• Исправлено и улучшено работу с опорами для надземной прокладки (синхронизация, нанесение на развернутый план).
• Добавлено вывод маркировки опоры на ординату на профиле.
• В список маркировок сетей добавлены маркировки для напорной канализации.
• Добавлены новые шаблоны подвала. Перенастроено шаблона для газопроводов.
• Исправлено работу с проектом, при формировании отчетов не обязательно, чтобы чертежи проекта были открыты.
